- Номинальное напряжение: 220В В
- Номинальная частота: 50 Гц
- Номинальный ток: до 16 А
- Степень защиты по ГОСТ 14254-96: IP20
Описание

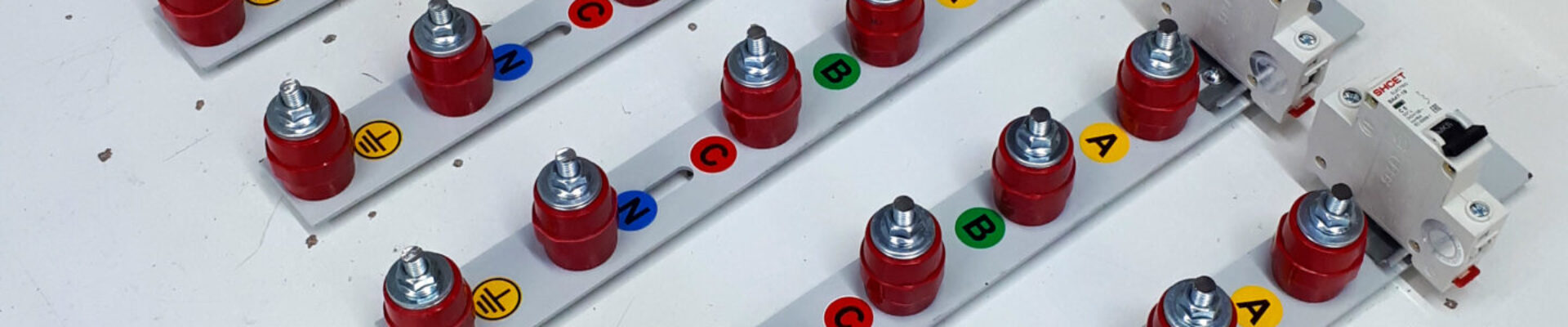

Щитки ответвительные серии АПИ-4 и АПИ-5 устанавливается на опору освещения и предназначен для подключения магистральных кабелей и ответвления к светильникам, защиты их от токов короткого замыкания и перегрузок.
Порядок установки
- Щит крепиться на стене, опоре (навесное исполнение), в нише стены (встраиваемого исполнения) или на полу (напольное исполнение)
- Рабочее положение в пространстве вертикальное, допускается отклонение от в 5° в любую сторону.
- Выполняется подсоединение внешних цепей.
- Производится заземление корпуса щитов.
Основные технические данные и характеристики
| Наименование | АПИ-4 | АПИ-5 |
| Степень защиты | Ip20 (при установке в опору) | Ip20 (при установке в опору) |
| Клеммы | A, B, C, PEN | A, B, C, N, PE |
| Устройство защиты от короткого замыкания в цепи подключения светильника | Автоматический выключатель (1 шт) | Автоматический выключатель (1 шт) |
| Габаритные размеры (с установленным автоматическим выключателем) | Длина: 4000мм Ширина: 800мм Высота:80мм | Длина: 4000мм Ширина: 800мм Высота:80мм |
| Масса не более, кг | 0,8 | 0,9 |
